Fijación a hormigón armado o viga de madera con consola estándar
¿El techo de su nave es de vigas de hormigón armado o de madera?
Como solución para la fijación de una grúa suspendida HB puede utilizar nuestras consolas estándar. Estas se fijan lateralmente a las vigas. La fijación de la grúa suspendida se realiza entonces con pinzas de brida fijadas a la consola estándar.

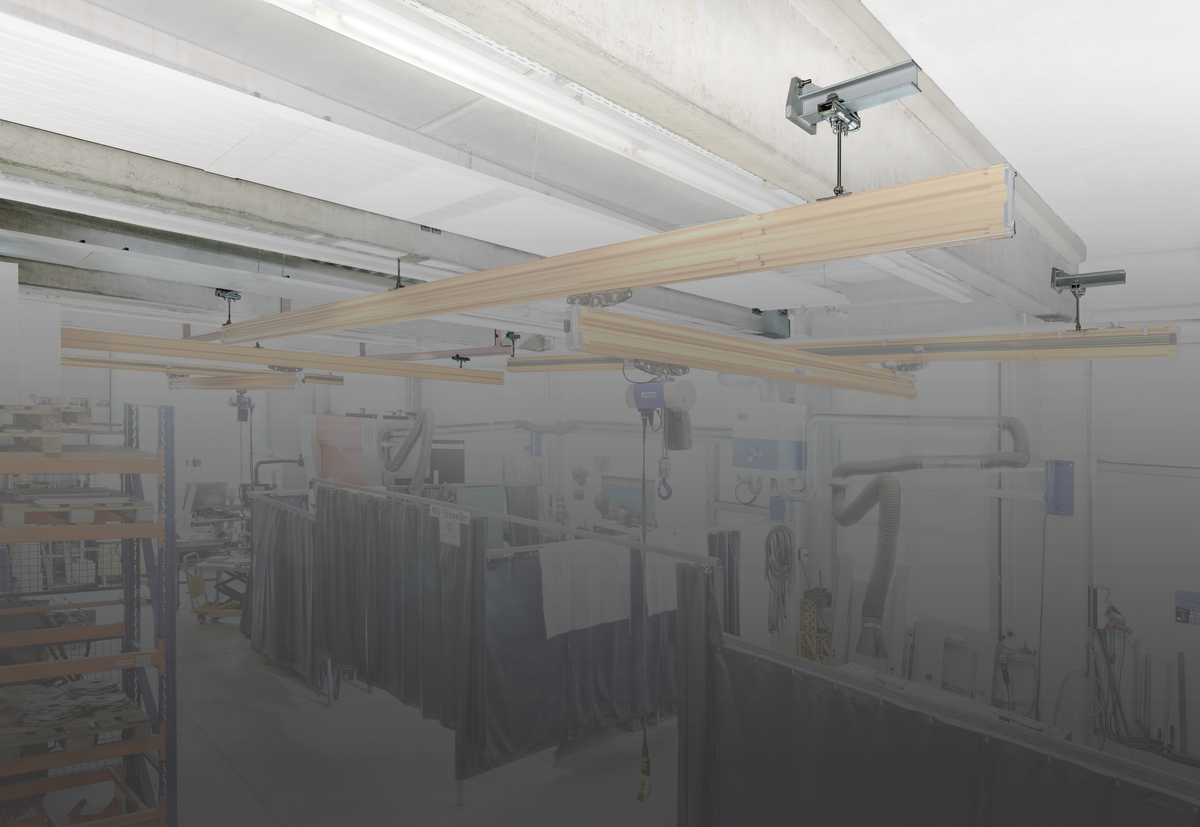

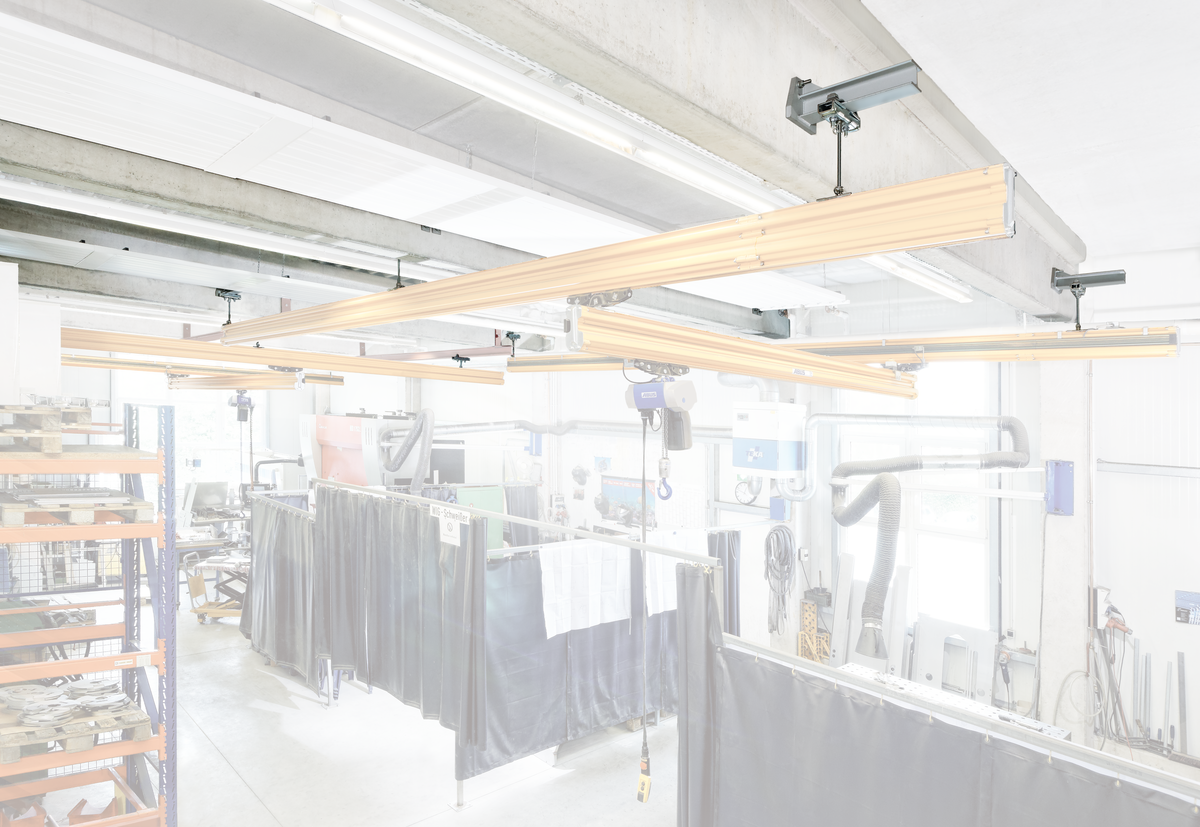

Viga de hormigón armado

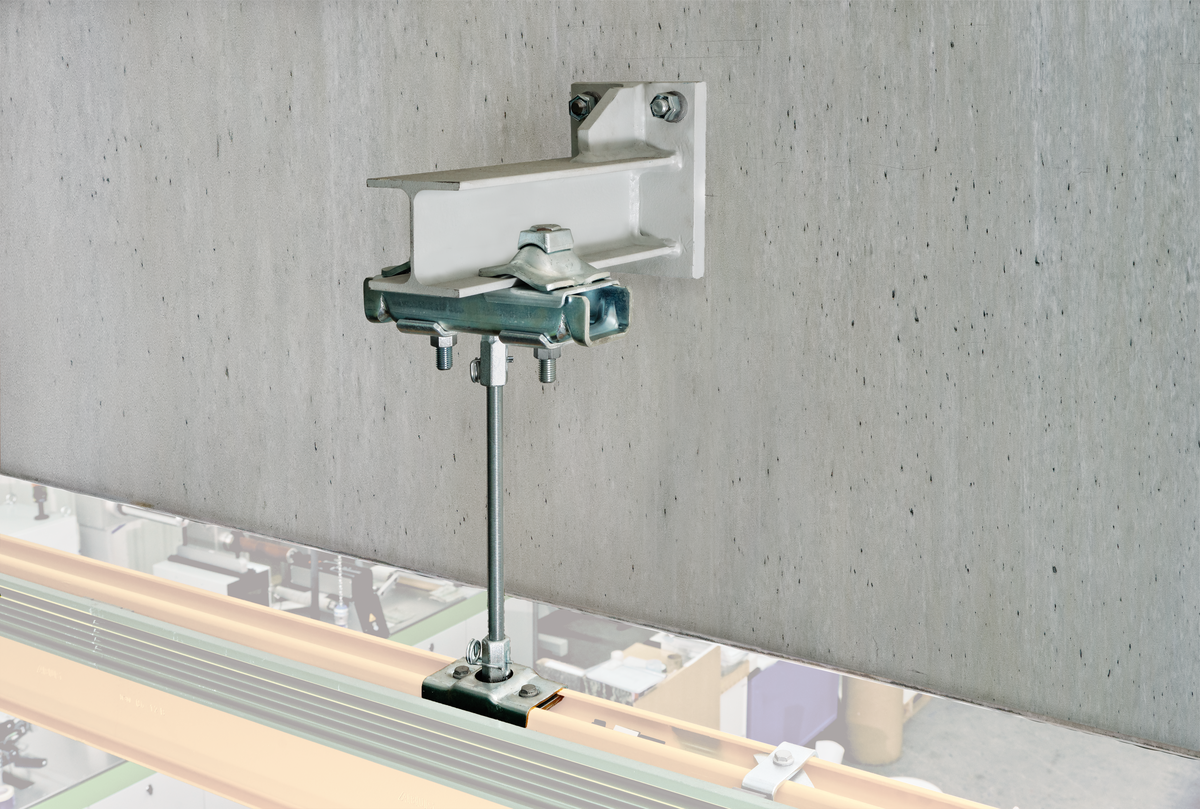

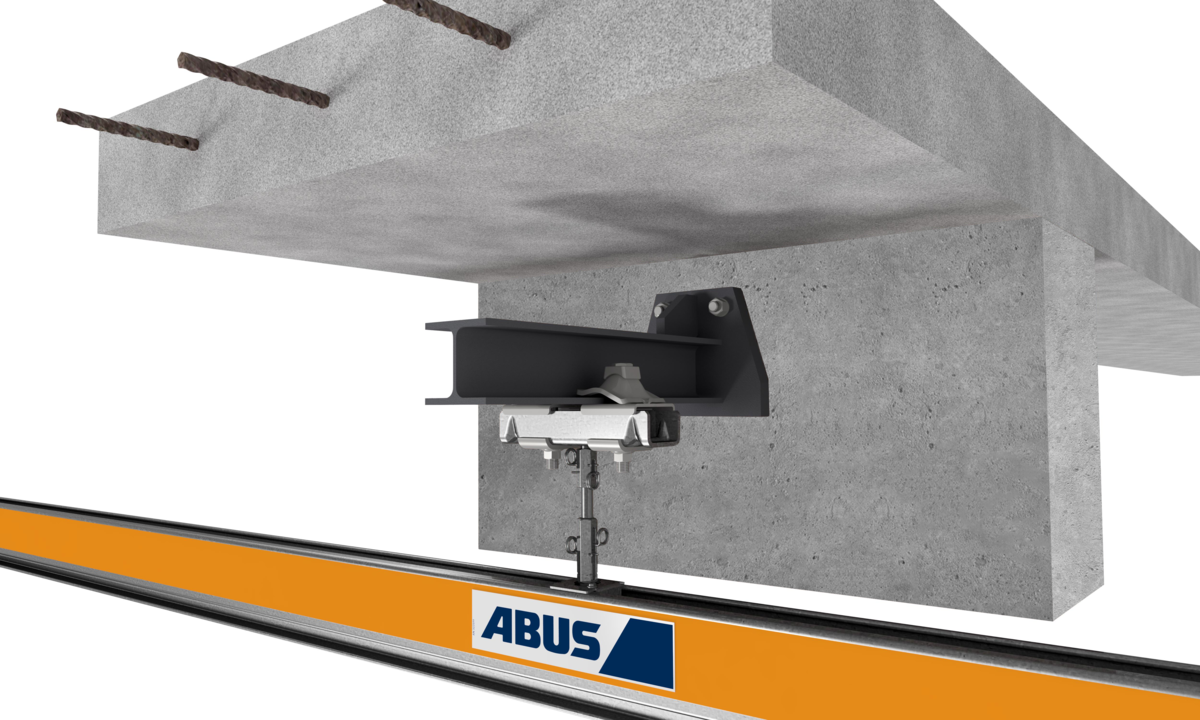

Consola estándar fijada a hormigón armado
Para fijar la consola se atraviesa la viga de hormigón con una perforadora avellanadora.
Las consolas estándar están disponibles con diferentes voladizos: 350 mm y 525 mm. Son adecuadas para vigas de hasta 500 mm de espesor y pueden utilizarse para instalaciones de grúas suspendidas con capacidad de carga de hasta 2000 kg.

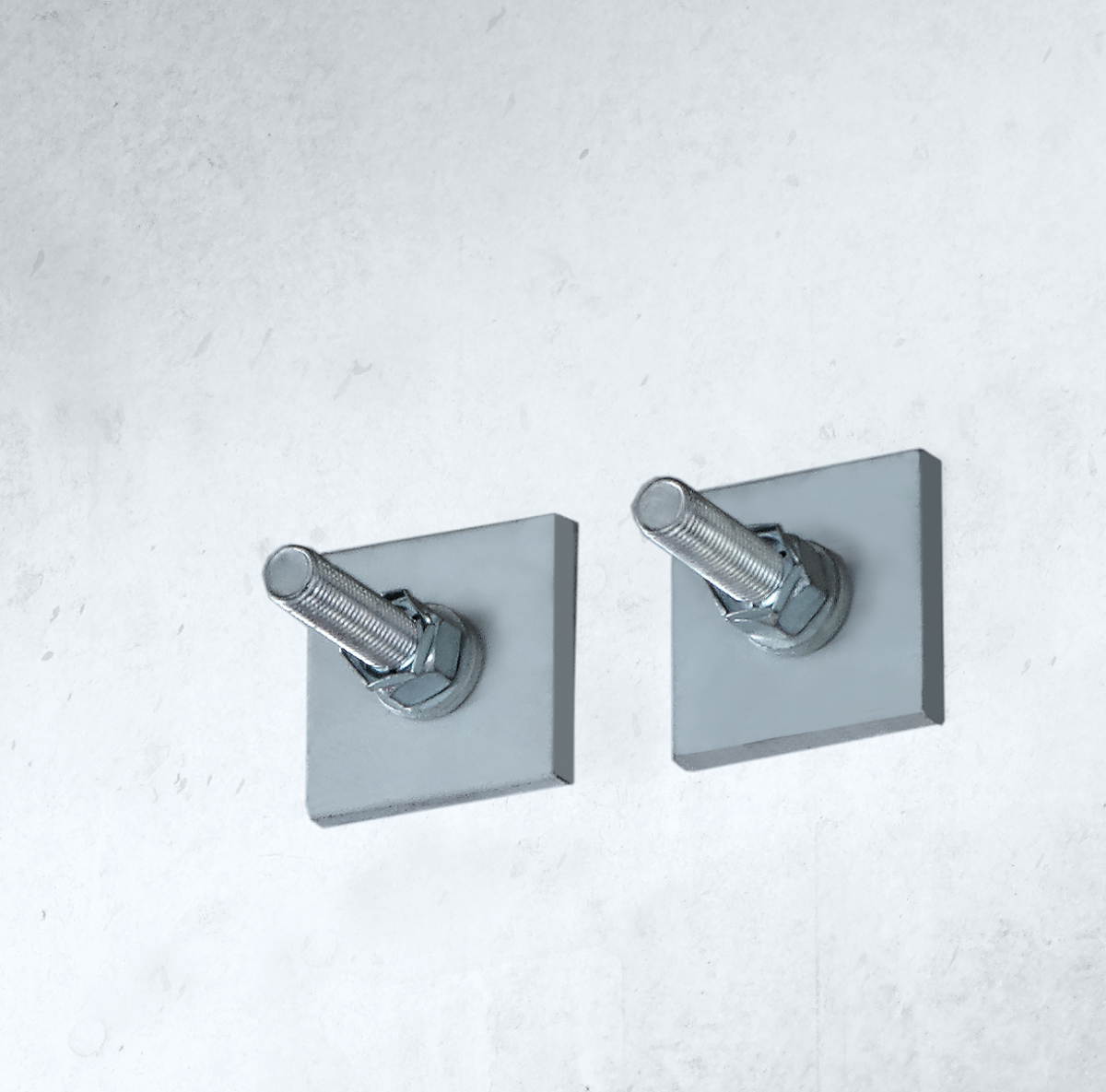

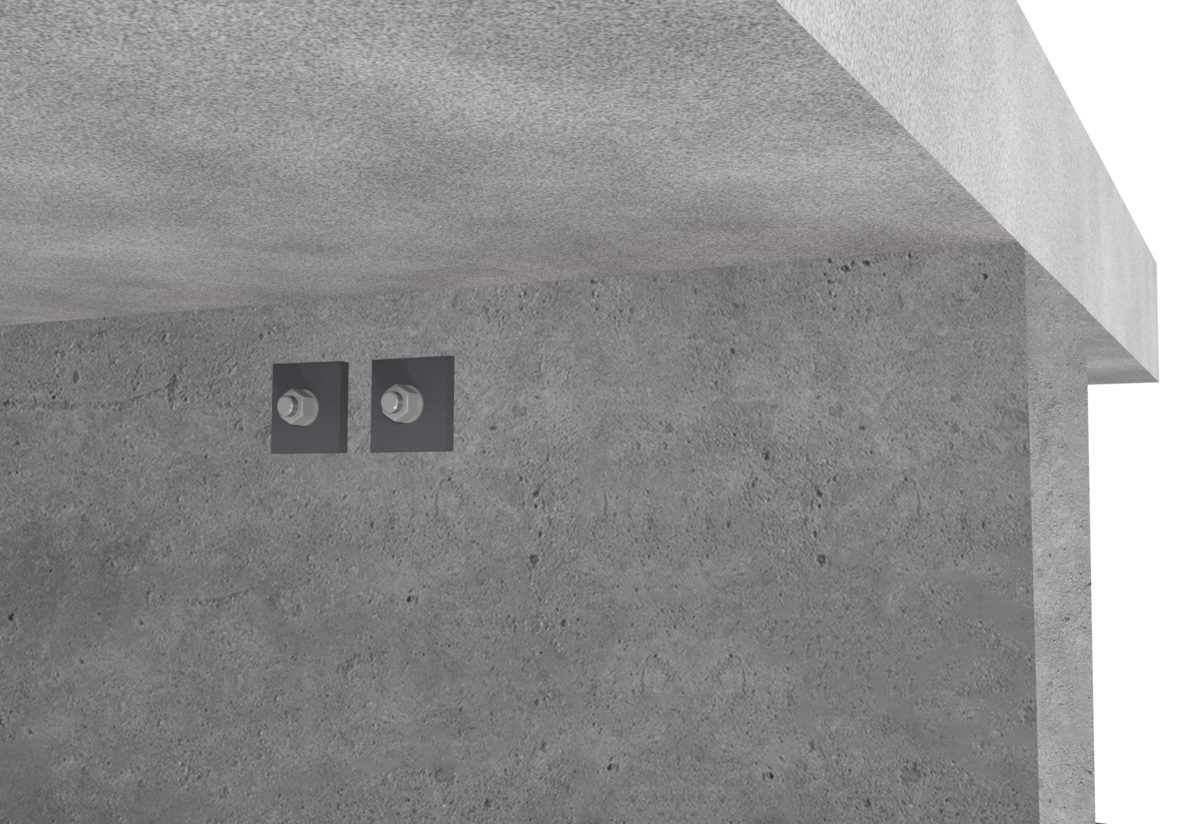

El anclaje de la consola estándar a vigas de hormigón se realiza con pequeñas planchas rectangulares.

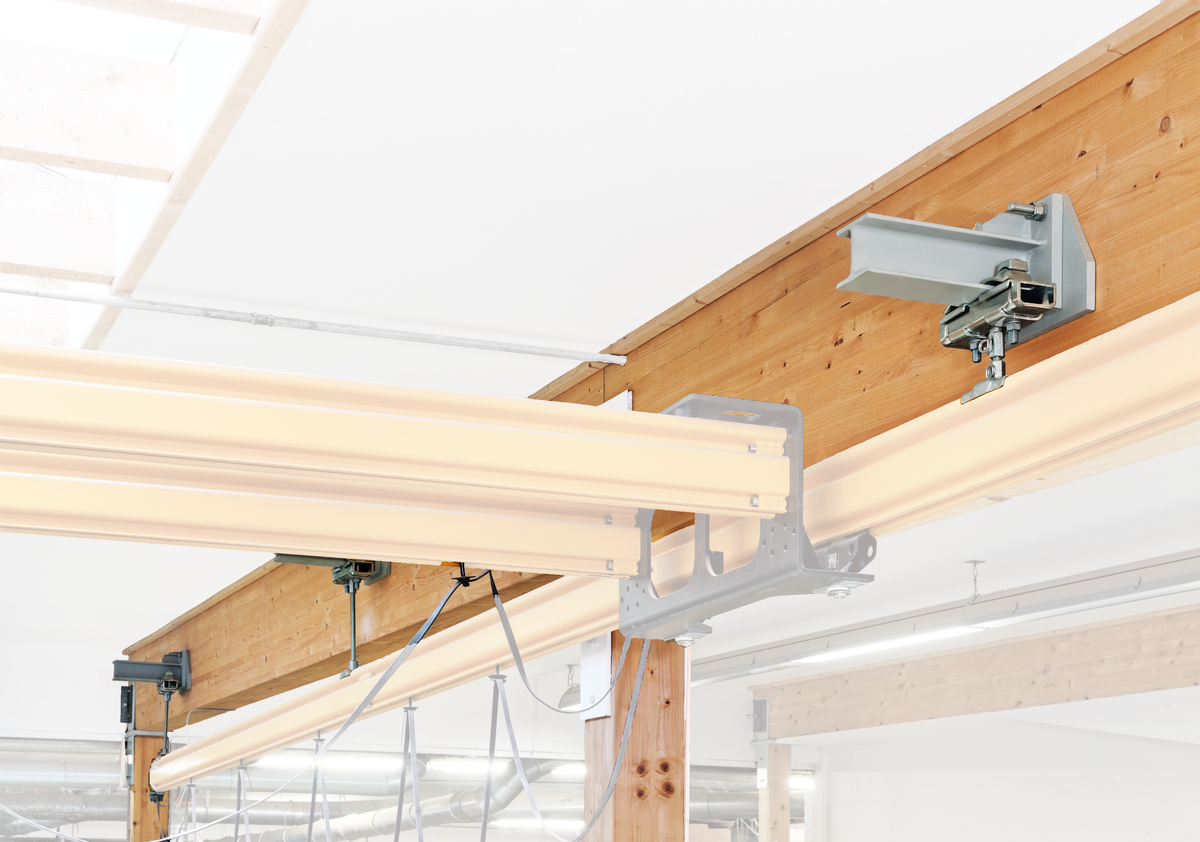

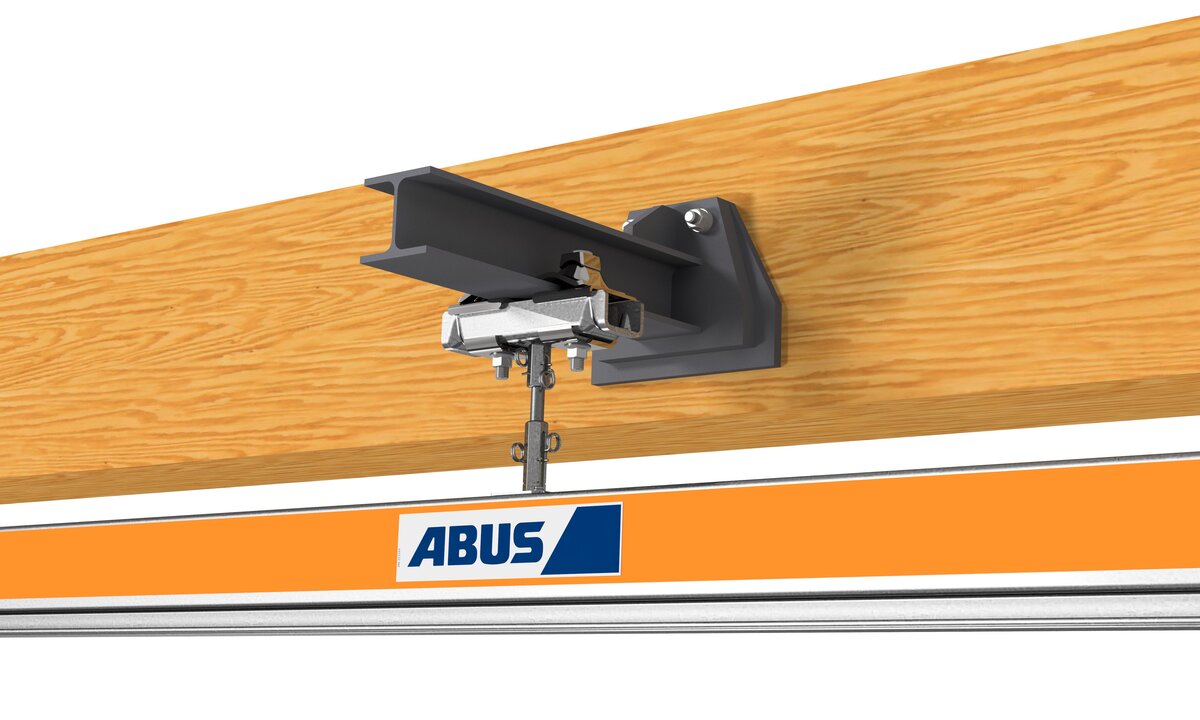

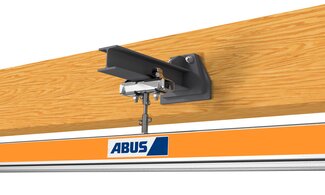

Consola estándar en vigas de madera
Para fijar la consola se perfora la viga atravesándola.
Las consolas estándar están disponibles con diferentes voladizos: 350 mm y 525 mm. Son adecuadas para vigas de hasta 500 mm de espesor y pueden utilizarse para instalaciones de grúas suspendidas con capacidad de carga pequeña a mediana.

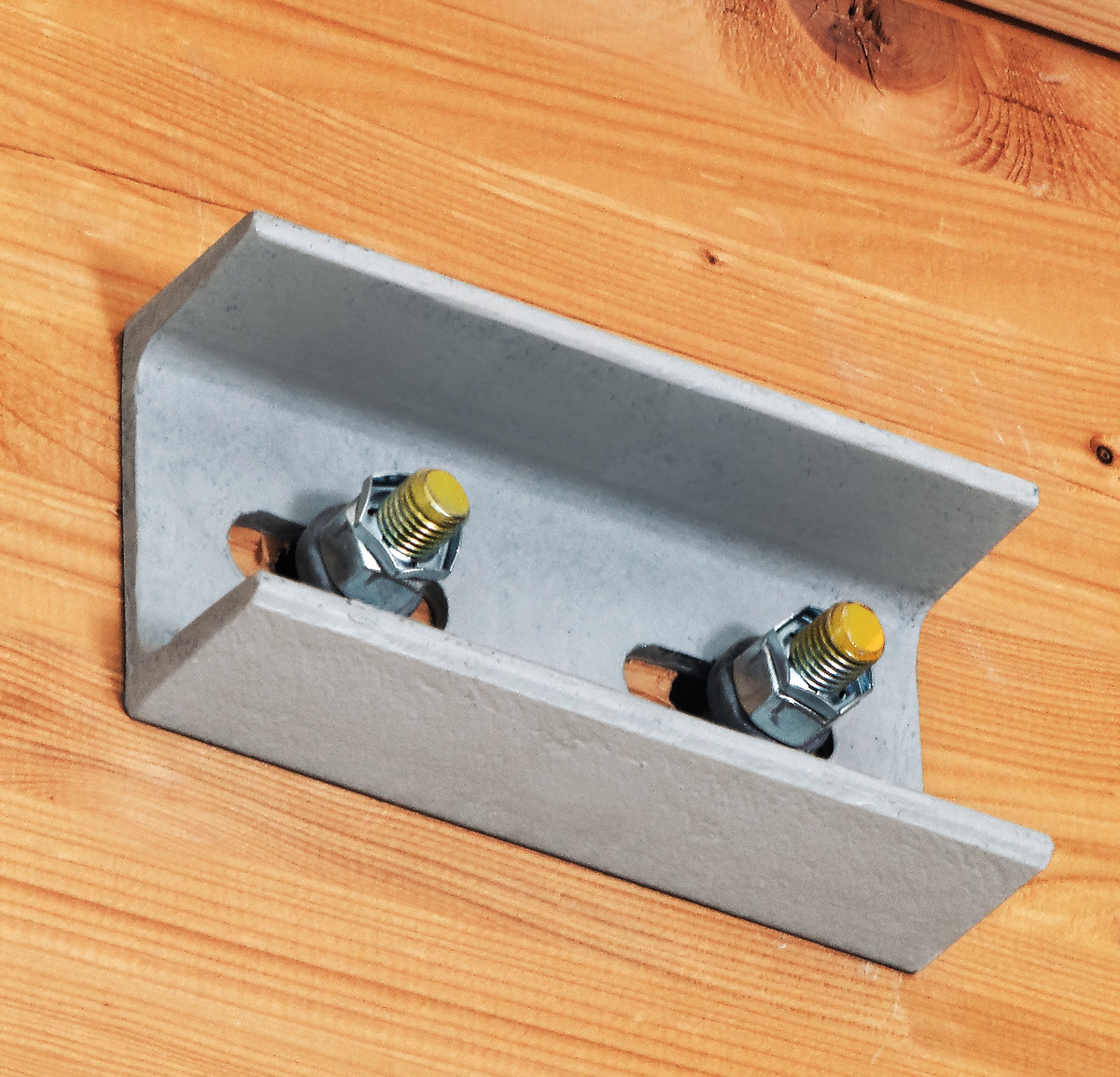

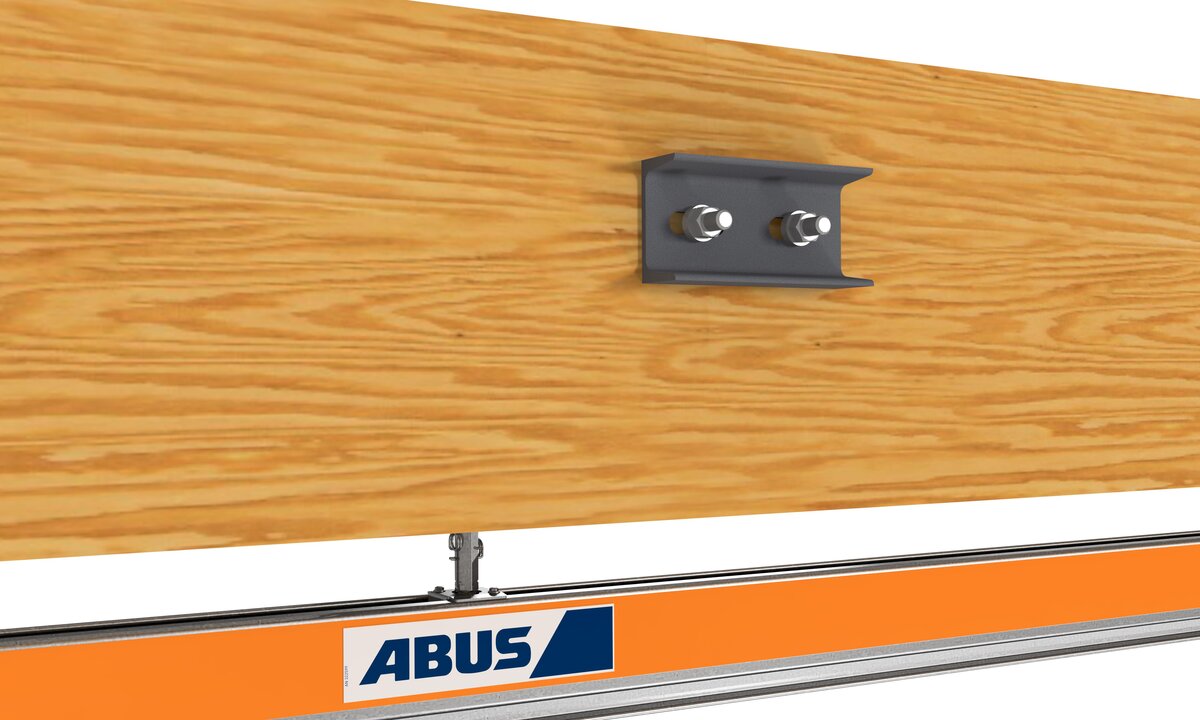

En consolas estándar fijadas a vigas de madera, el anclaje se realiza con un perfil en U.
¿No se alcanza la altura máxima de gancho con la consola estándar?
El motivo puede ser una nave de poca altura, o la maquinaria es demasiado alta y necesita alcanzar una máxima altura de gancho. En este caso podemos ofrecerle una solución con una consola sobreelevada para vigas de hormigón armado.
¡Contáctenos y se lo solucionamos!
