Fijación para grúas pluma giratorias murales
¿Qué fijación de grúa es la idónea para mis necesidades?
Aquí le mostramos las distintas posibilidades de montaje a la pared:
| ¿A qué debe fijarse la grúa? | ¿Qué tipos de grúa son posibles? | ¿Qué capacidades y alcances puede tener? | ¿Qué condiciones debe aportar el cliente? | Fijación |
| Columna de acero | todos | todos los alcances y capacidades de carga | Comprobar la idoneidad de la columna | con unión atornillada |
| Columna de acero / de hormigón armado |
todos | hasta 500 kg todos los alcances; de 500 a 3200 kg, según alcance |
Comprobar la idoneidad de la columna | con consola abrazadera |
| Columna de hormigón armado |
VW 50 LW 36-235 LWX 36-200 |
todos los alcances y capacidades de carga en estos tamaños |
Comprobar la idoneidad de la columna Taladros de corona |
con consola de apoyo de 3 lados |
| Placas de acero a una columna de acero, columna de hormigón o pared de hormigón |
todos | todos los alcances y capacidades de carga | Comprobar la idoneidad de las construcciones | con placas para soldar |
| pared de hormigón armado | todos | todos los alcances y capacidades de carga | Comprobar la idoneidad de las construcciones | con barras roscadas y contraplacas |
¿Está interesado en una grúa pluma giratoria mural con montaje a la pared? Por favor, consúltenos para una oferta.

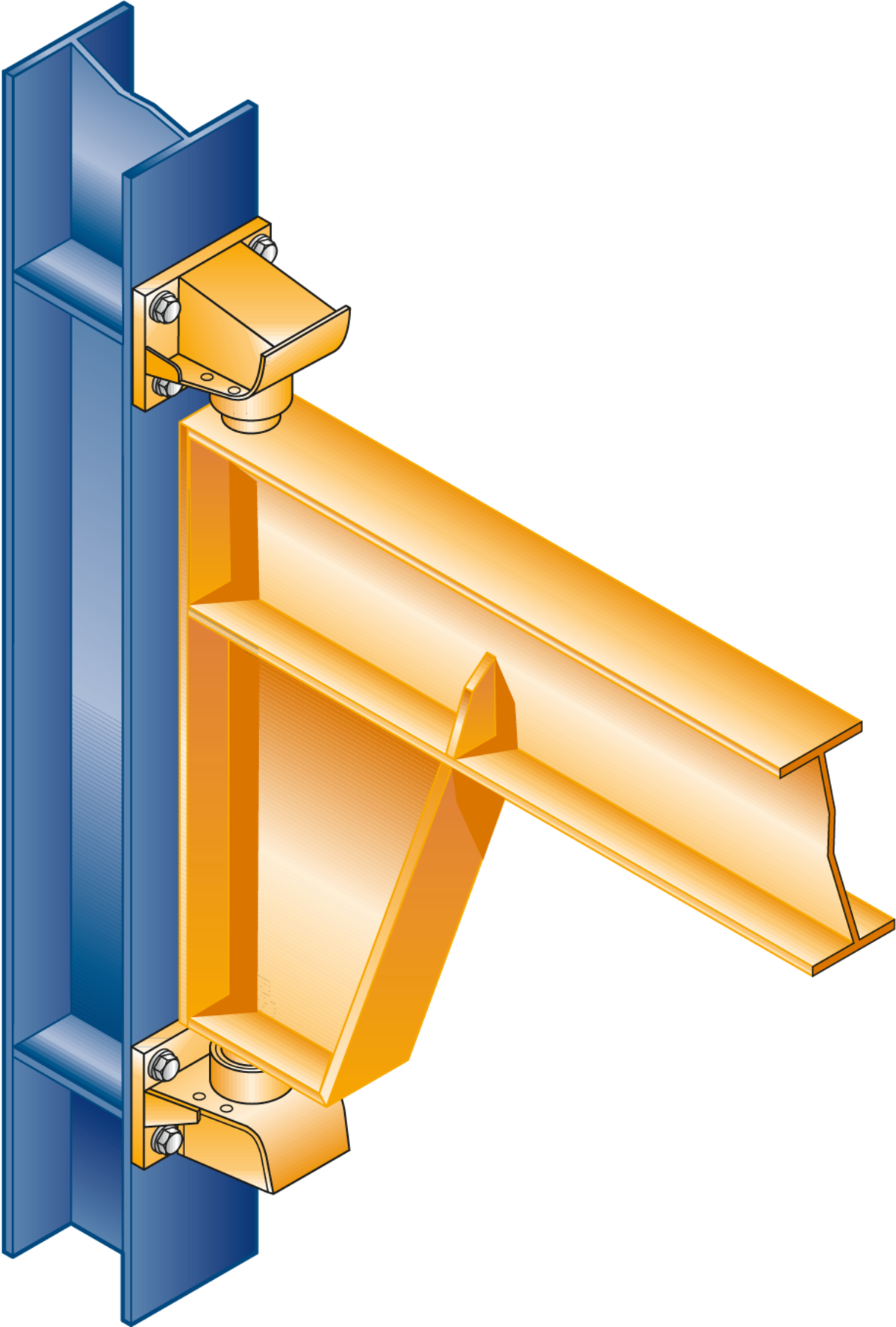

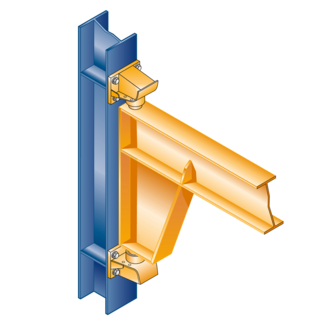

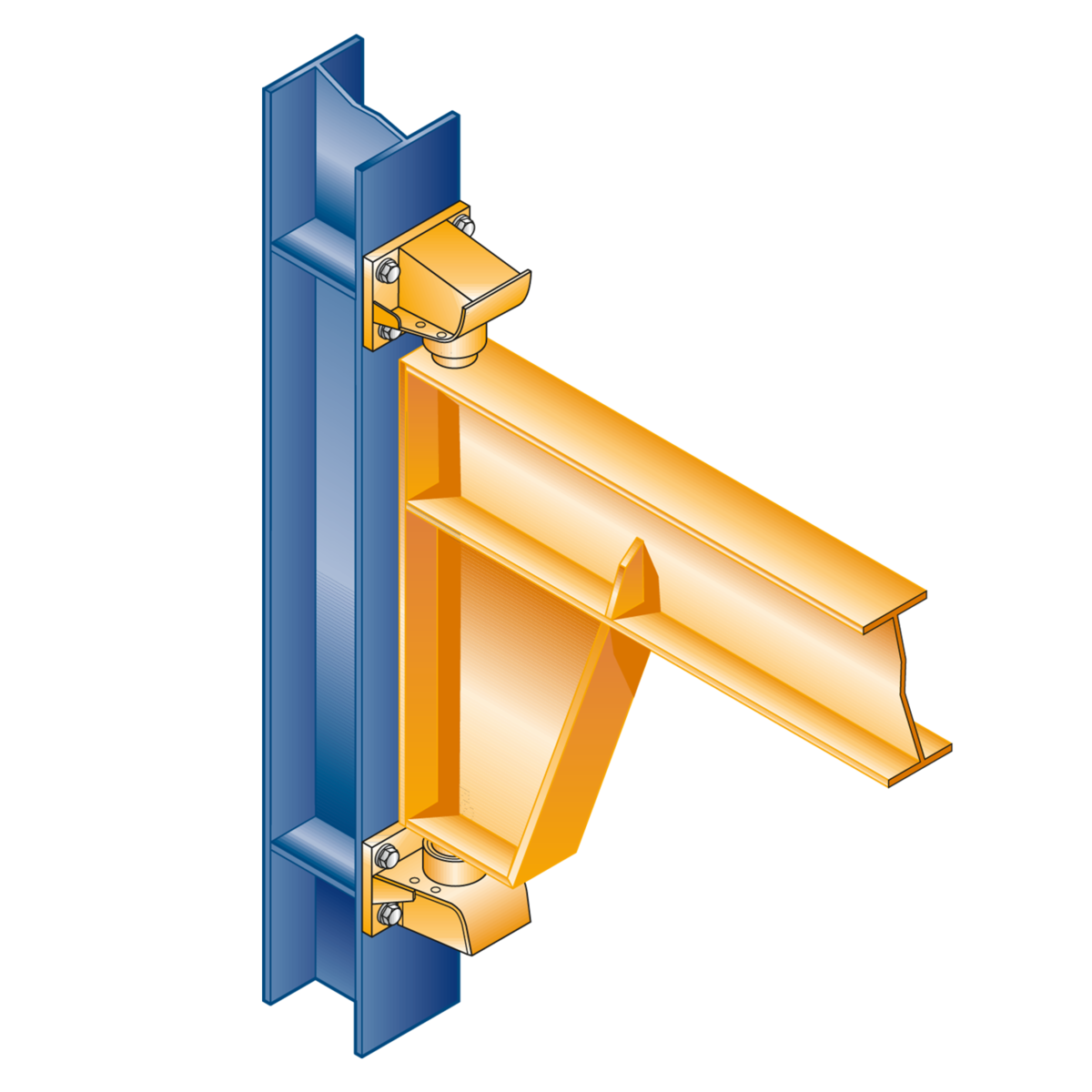

Fijación a columnas de acero con tornillos
¿Dispone de una columna de acero suficientemente dimensionada, a la que desea fijar una grúa pluma giratoria mural?
Entonces se pueden fijar las grúas pluma murales directamente a ella con tornillos, siempre que la superficie de contacto tenga un ancho mínimo de 300 mm. Con los tipos LW y LWX se realiza con una consola de pared, y con el tipo VW mediante atornillado directo de los dos rodamientos de pared.
La consola de pared y los rodamientos de pared pertenecen al volumen estándar de suministro. Adicionalmente nos encargamos de la necesaria unión atornillada si el montaje lo realiza ABUS.

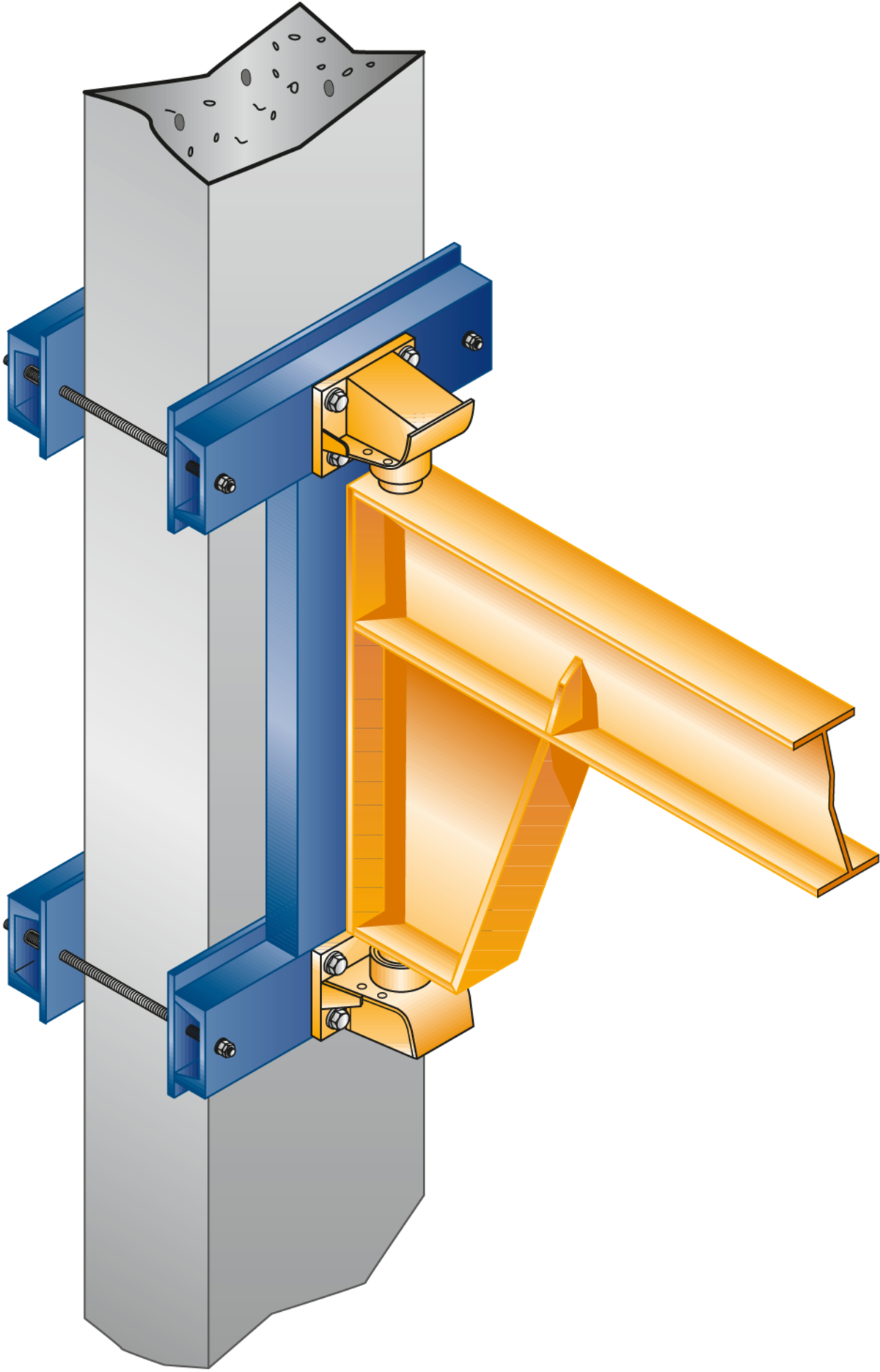

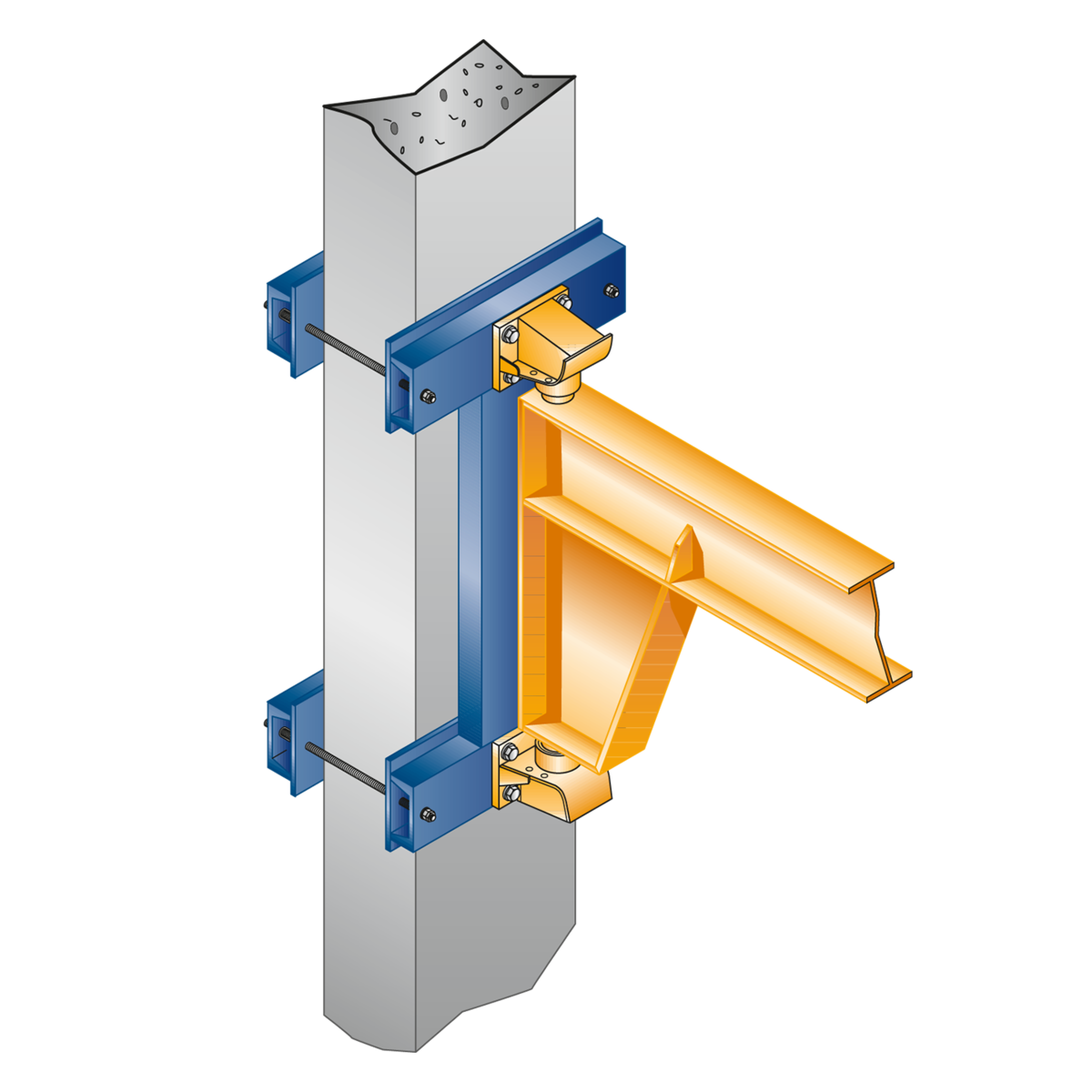

Fijación a columna de acero o de hormigón armado mediante consola abrazadera
¿En su nave hay columnas de hormigón armado estáticamente adecuadas para instalar una grúa mural?
Con la consola abrazadera se pueden utilizar columnas de hormigón armado para su fijación. Deben ser accesibles por todos los lados y tener una anchura máxima de 300 mm. Las varillas roscadas ofrecen la fuerza de tensión necesaria para sujetar la fijación a la columna en la altura deseada con seguridad.
La consola abrazadera adecuada para las dimensiones de la columna y el material necesario de fijación forman parte del volumen de suministro.

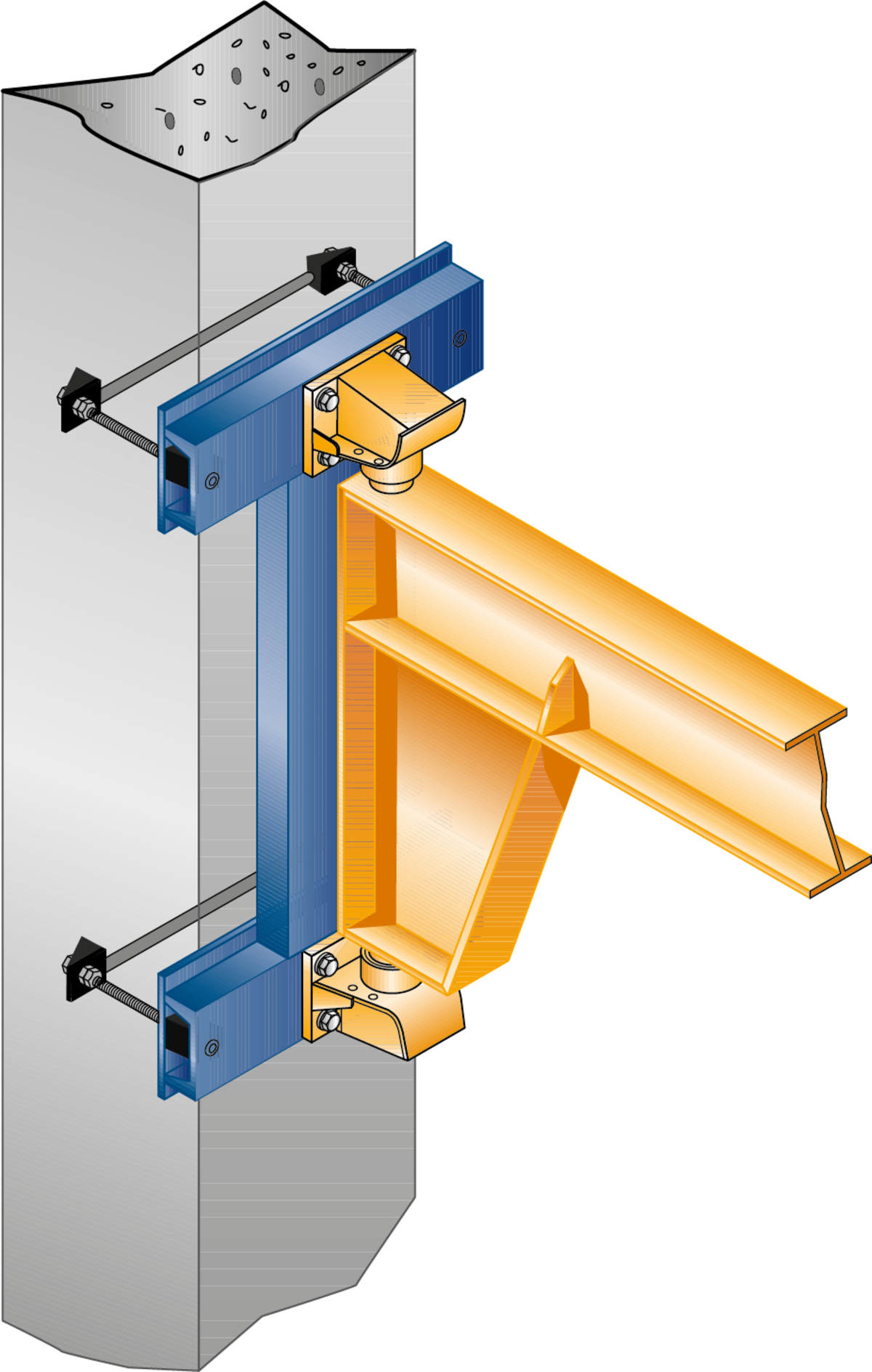

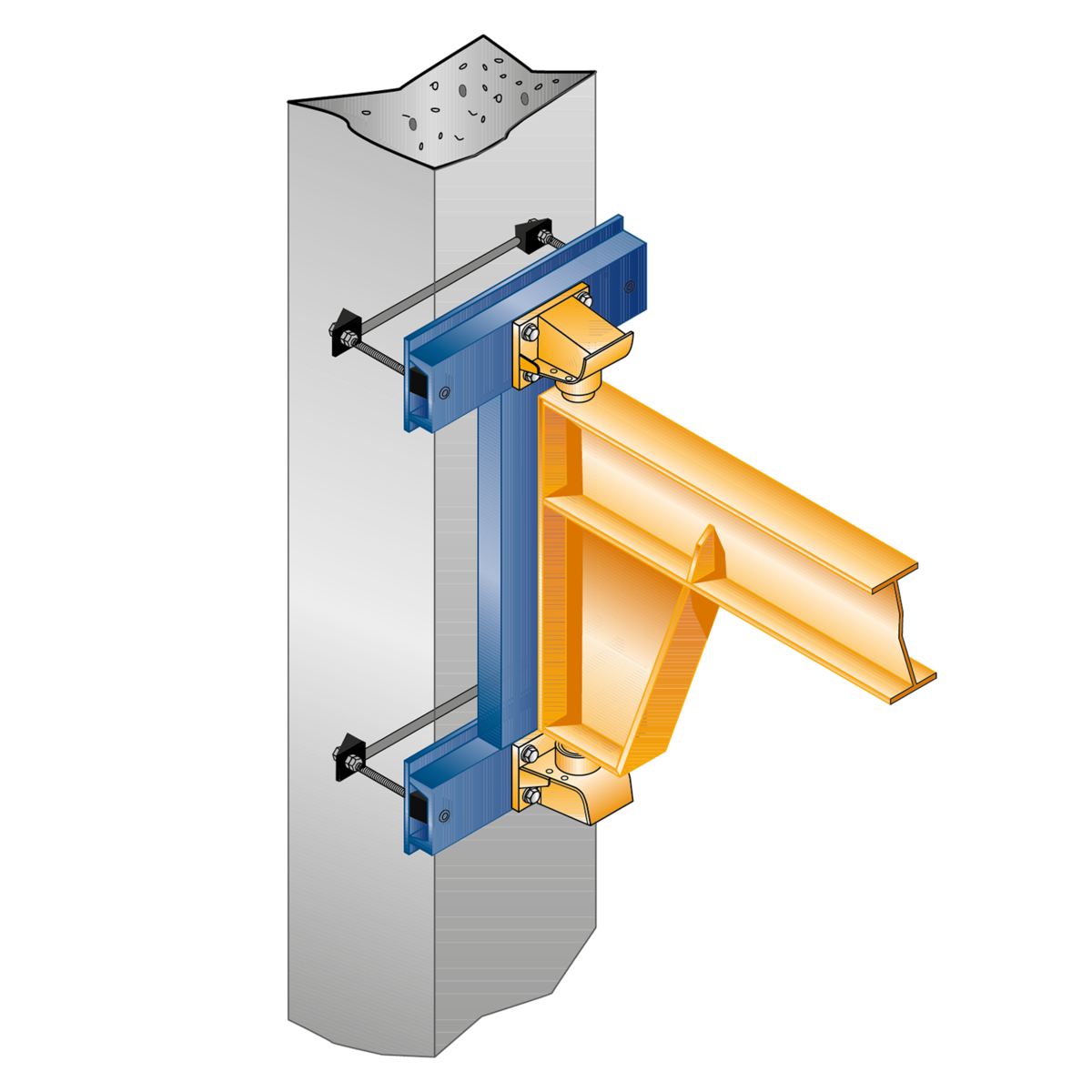

Fijación a columnas de hormigón armado con consola de apoyo de 3 lados
¿Tiene en su edificio columnas de hormigón armado estáticamente adecuadas, pero que no pueden ser rodeadas por detrás?
Con una consola de apoyo por 3 lados se pueden fijar aquí grúas pluma giratorias murales con un ancho de columna de 300 a 600 mm. Para ello, la columna de la nave debe ser perforada horizontalmente en dos posiciones con taladros de corona. Los topes de giro en la consola limitan el alcance de giro a 180°.
La consola de apoyo adecuada para el ancho de su columna y el material necesario de fijación se incluyen en el volumen de suministro.

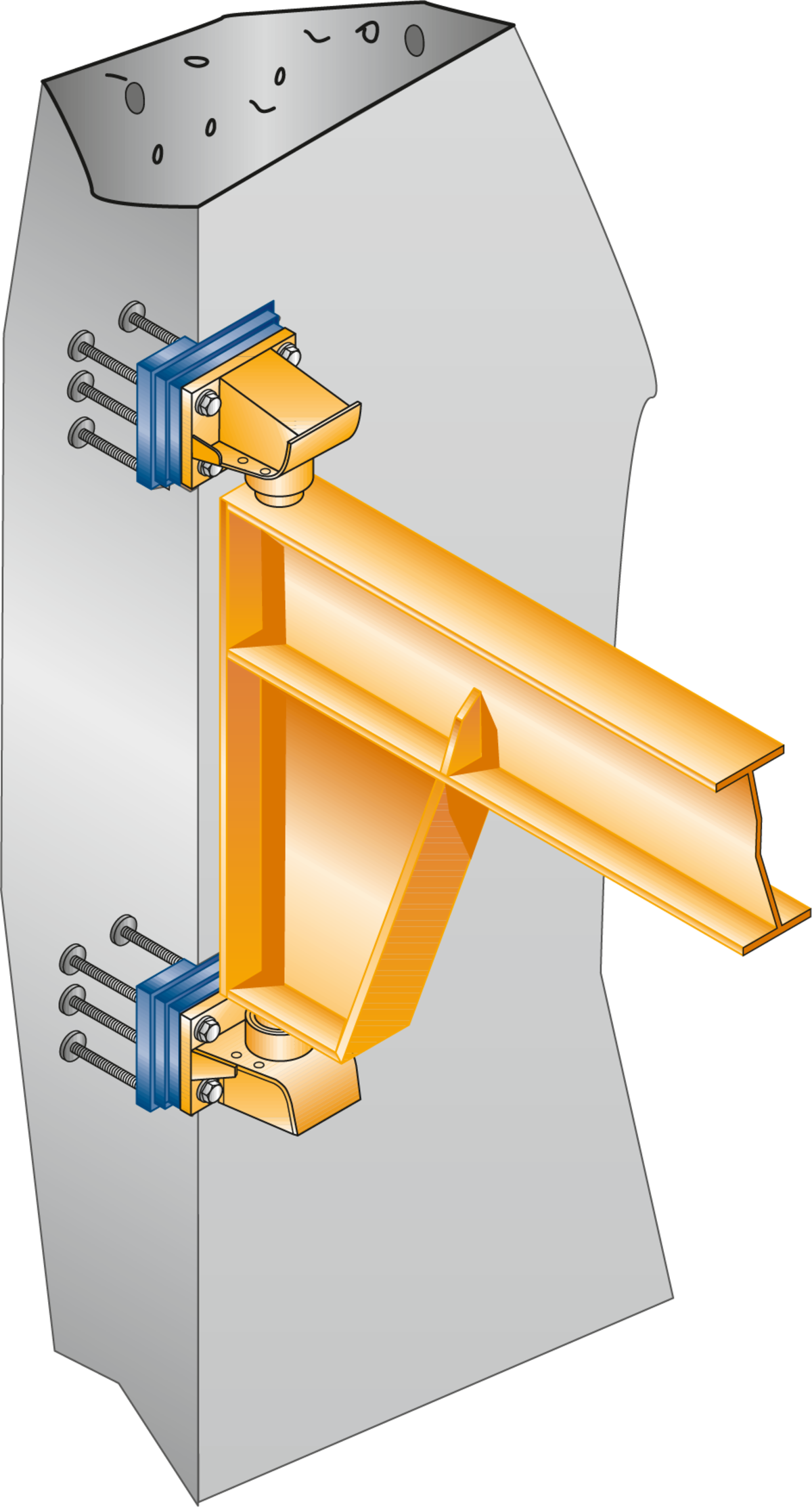

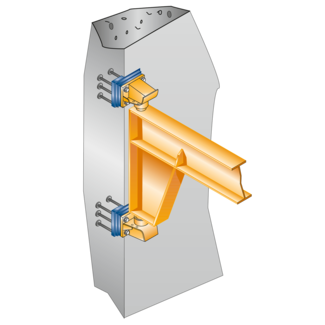

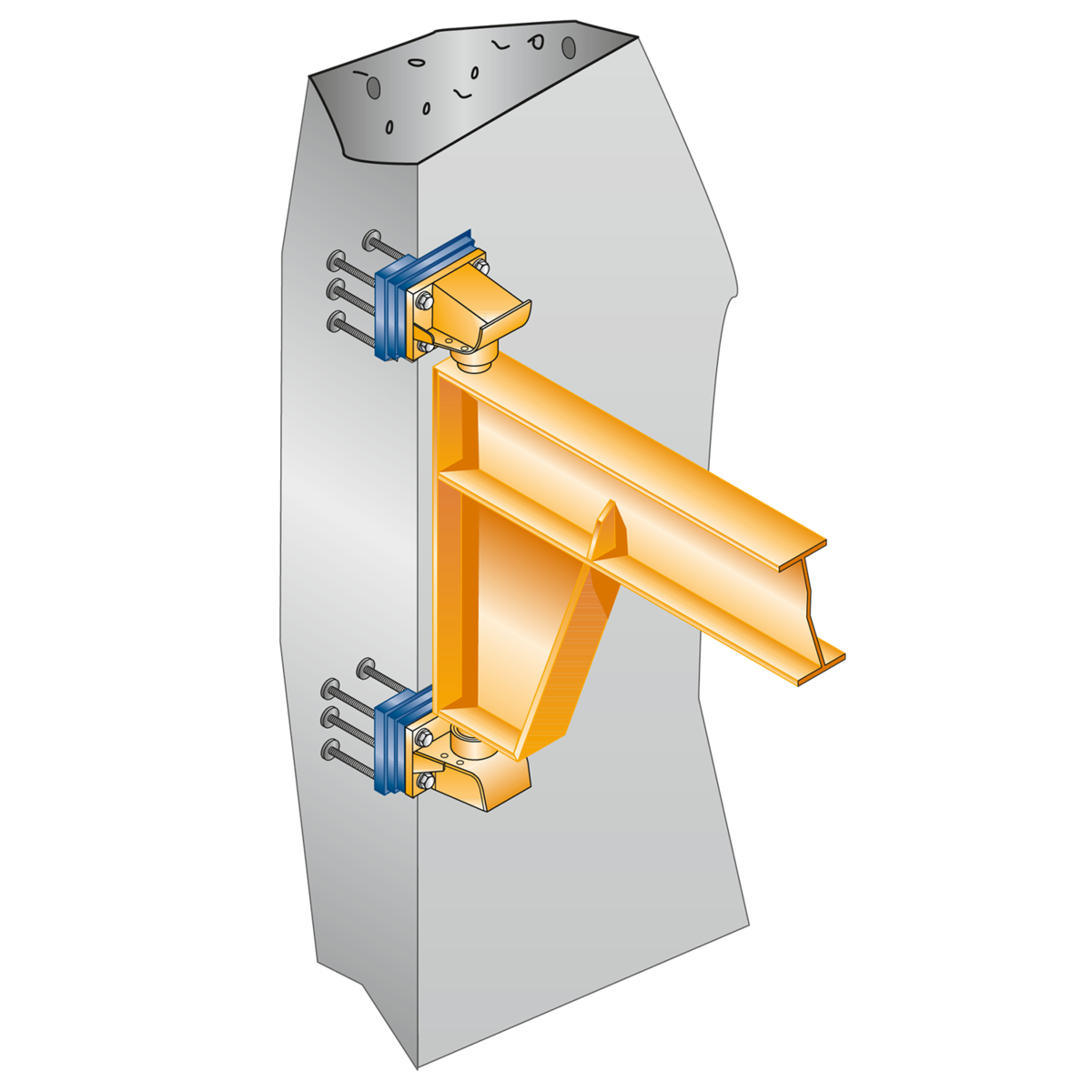

Fijación a paredes o columnas de hormigón armado con placas para soldar
¿Tiene una pared o una columna de hormigón armado en la que se han empotrado planchas de acero con retroanclaje?
Con las placas para soldar de ABUS dispone de la posibilidad de instalar grúas pluma giratorias murales sobre las planchas empotradas. Condición previa es que dichas planchas estén exactamente al mismo nivel y ofrezcan una superficie de conexión totalmente vertical (a plomada). Las placas para soldar se sueldan a la construcción de base y la consola de pared o rodamiento de pared se atornilla a dichas placas.
ABUS suministra las placas para soldar junto con los tornillos de fijación necesarios.
Fijación a columnas de acero con placa para soldar
Otra posibilidad es soldar las placas directamente a las columnas de acero o construcciones portantes de acero, si no pueden ser perforadas o no hay posibilidad de instalar una consola abrazadera.

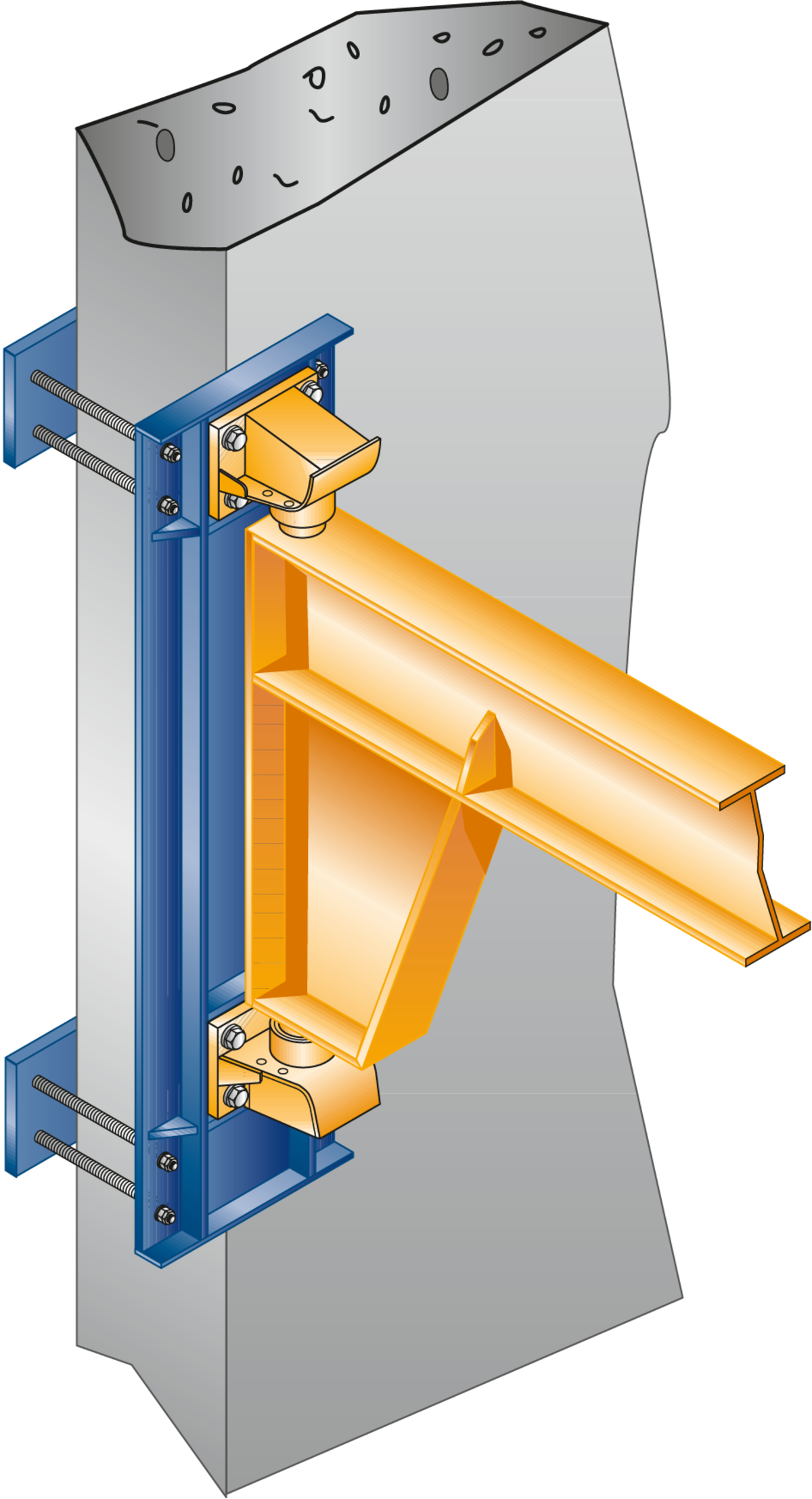

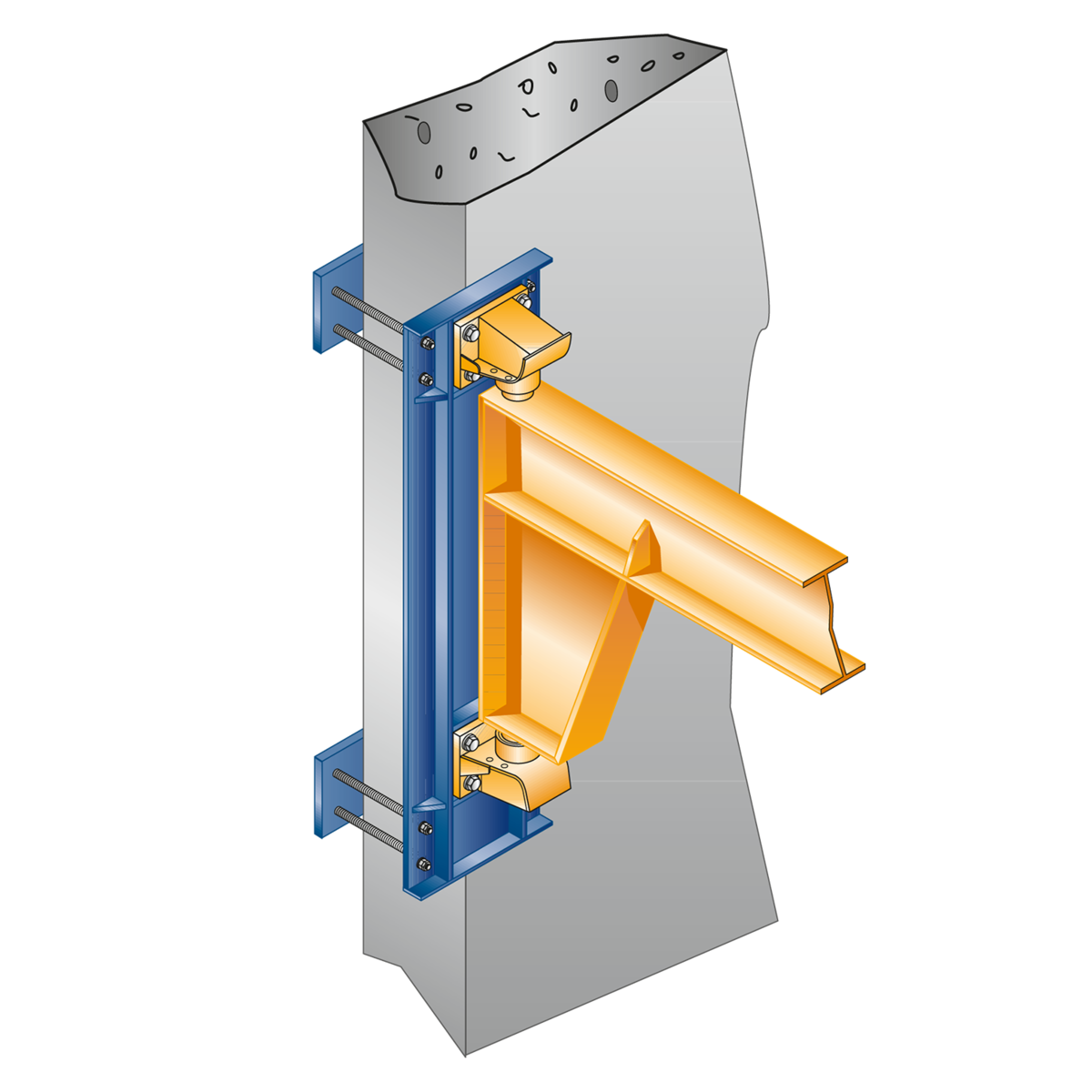

Fijación a paredes de hormigón armado con consolas de pared y anclajes pasantes
¿Su nave cuenta con paredes de hormigón armado con suficiente capacidad de carga?
Nuestras grúas pluma murales del tipo LW y LWX llevan la consola de pared como elemento estándar del volumen de suministro. Los tipos de grúa pluma mural VW necesitan consola de pared además de rodamiento de pared. La pared de hormigón se perfora y la consola de pared se fija directamente a ella con anclajes de tracción y contraplacas.
Las varillas roscadas adecuadas para el espesor de la pared y las contraplacas, así como el material de fijación, pueden incluirse sobre demanda en el volumen de suministro. Si lo montamos nosotros, ya viene todo incluido.
