Una grúa pluma ABUS al servicio de la ciencia y la innovación

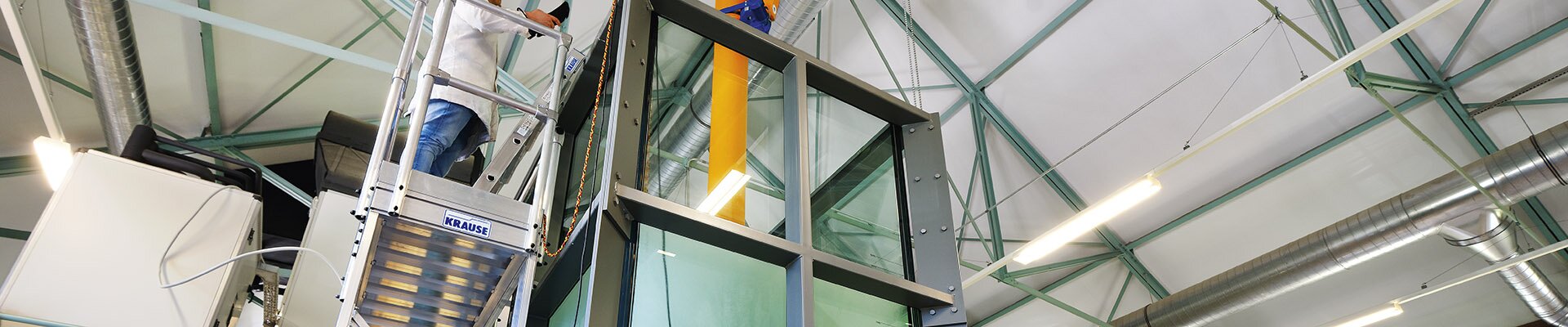

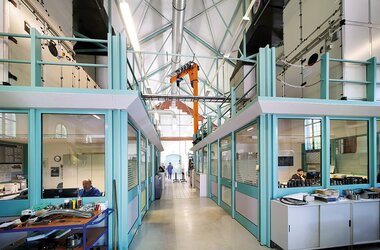

Mirando hacia abajo desde una altura de más de 9 metros vemos una piscina de agua de 5 metros de profundad. Sin embargo, ningún hábil saltador está esperando para mostrar sus virtudes con saltos mortales y giros antes de entrar elegantemente en el agua sin salpicar. Esta gran piscina contiene 12.000 litros de líquido y pesa 17 toneladas, está ubicada en el laboratorio de ingeniería de procesos de la Universidad de Osnabrück (una ciudad en el estado federal de Baja Sajonia, en el noroeste de Alemania), y está más bien destinada a contener módulos de membranas con fines de investigación. Las paredes de cristal de la piscina tienen 4 cm de grosor y, según el profesor Dr. Frank Helmus, director del laboratorio, pueden resistir el impacto de un camión.
Alta tecnología para la industria del agua y aguas residuales
Estos módulos de membrana constituyen un medio innovador de tratamiento de aguas residuales, en particular en los casos en los que se demanda una alta calidad higiénica del agua. El laboratorio de ingeniería de procesos de la Universidad de Osnabrück investiga desde hace muchos años los mecanismos de purificación de las aguas residuales. El Prof. Dr. Frank Helmus y la Prof. Dra. Sandra Rosenberger, junto con su equipo, han estado trabajando en esta tarea en estrecha cooperación con sus socios industriales. Uno de estos socios, la compañía MICRON-NADIR (www.microdyn-nadir.com) de Wiesbaden, ha puesto a disposición del laboratorio equipos especiales para sus operaciones de investigación.
MICRON-NADIR, una compañía con aproximadamente 400 empleados en siete países, ha estado cooperando con la universidad durante diez años. La tecnología del biorreactor de membrana se ampliará en el contexto de esta cooperación. La compañía ha puesto a disposición del laboratorio esta gran piscina para el laboratorio de ingeniería de procesos durante cinco años para que el laboratorio lleve a cabo la investigación en nombre de la empresa.*
Elevación sensible desde una gran altura

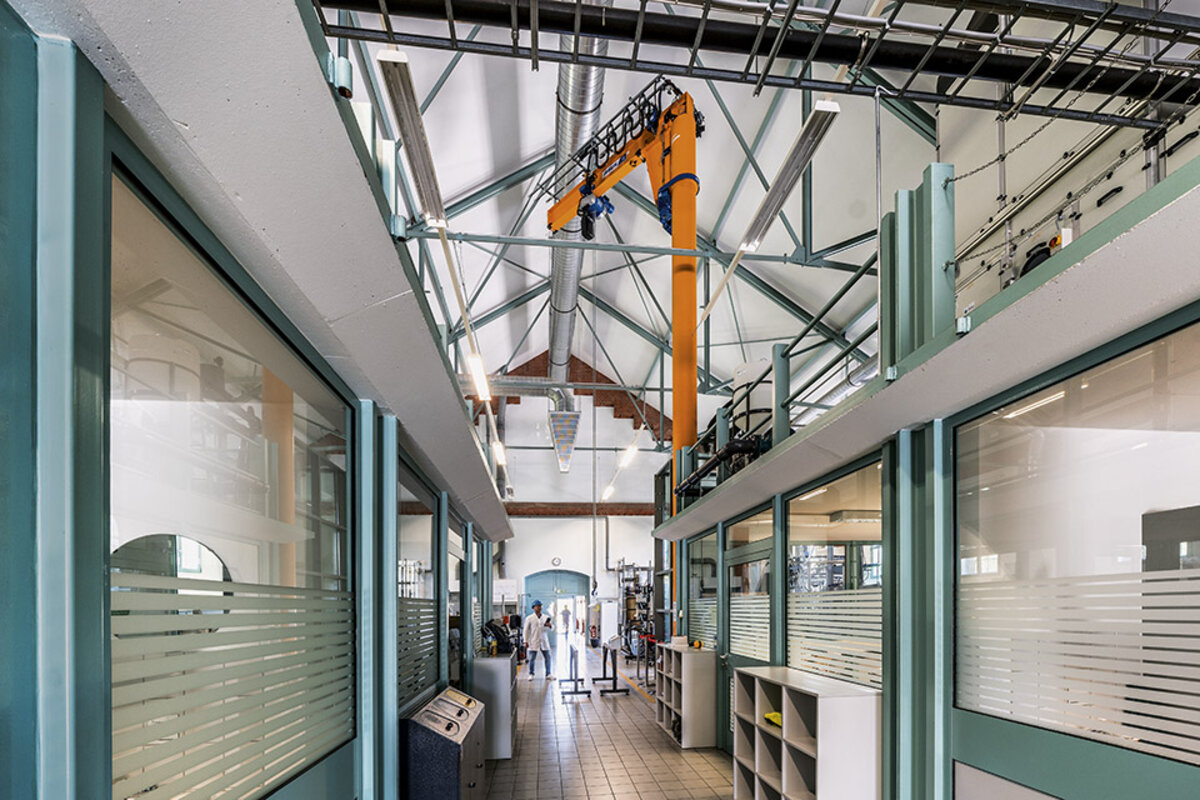

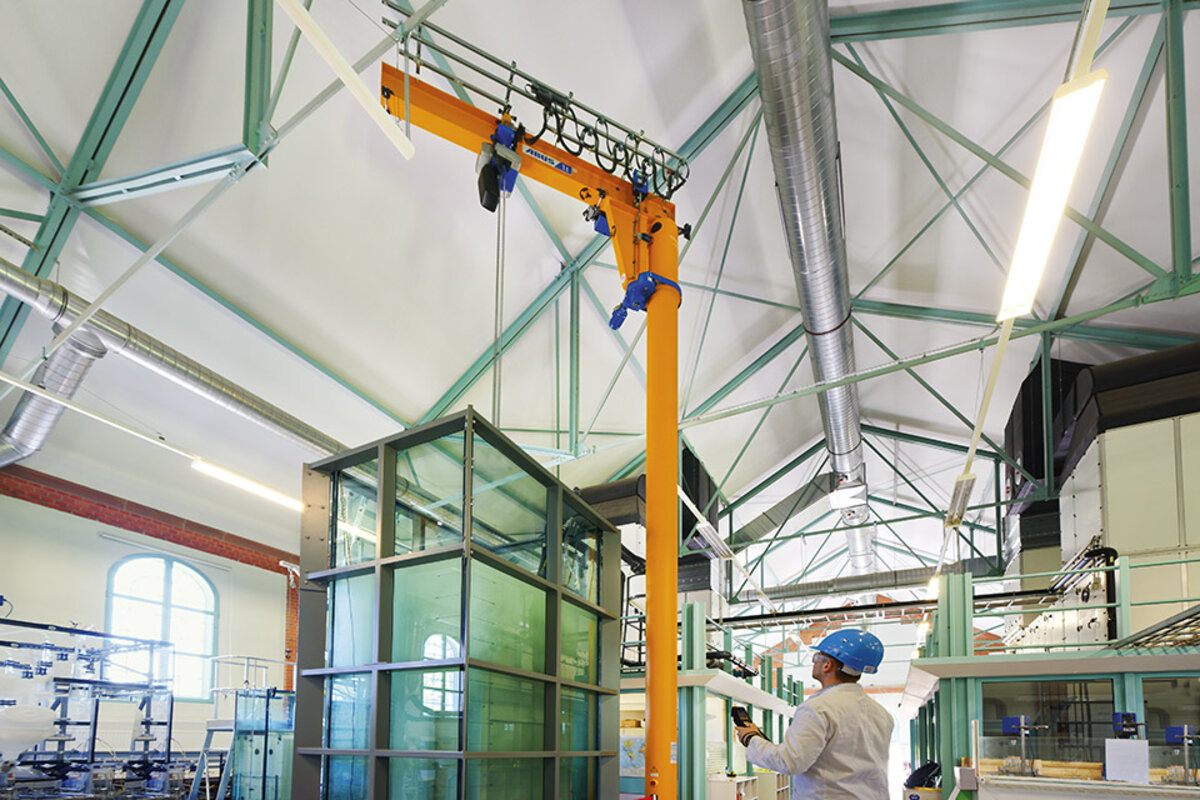

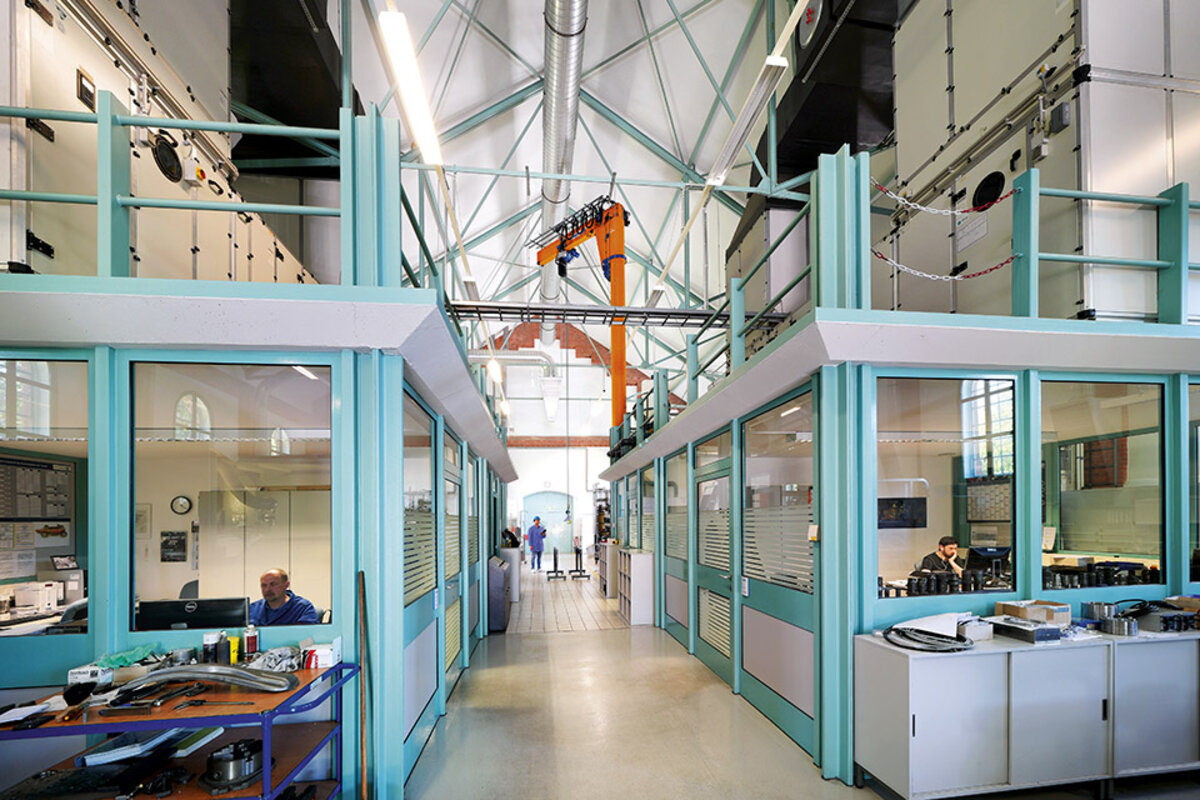

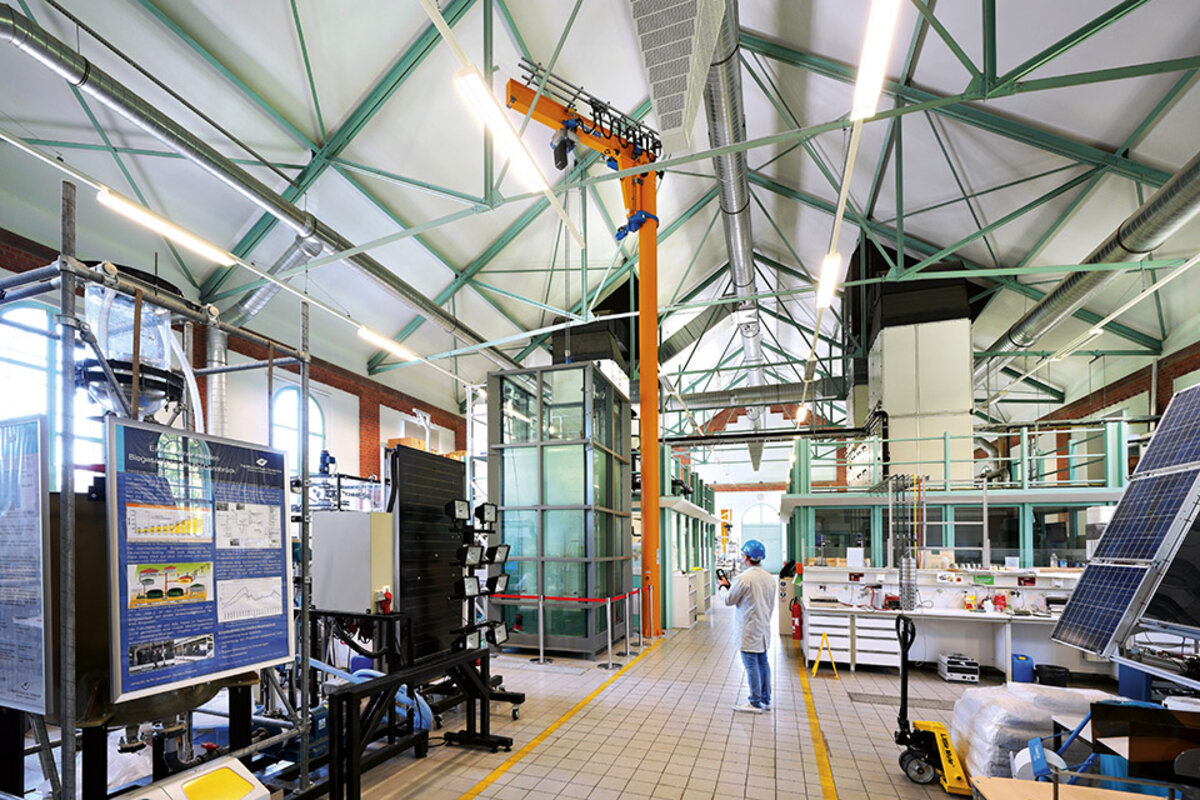

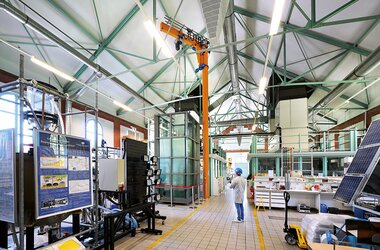

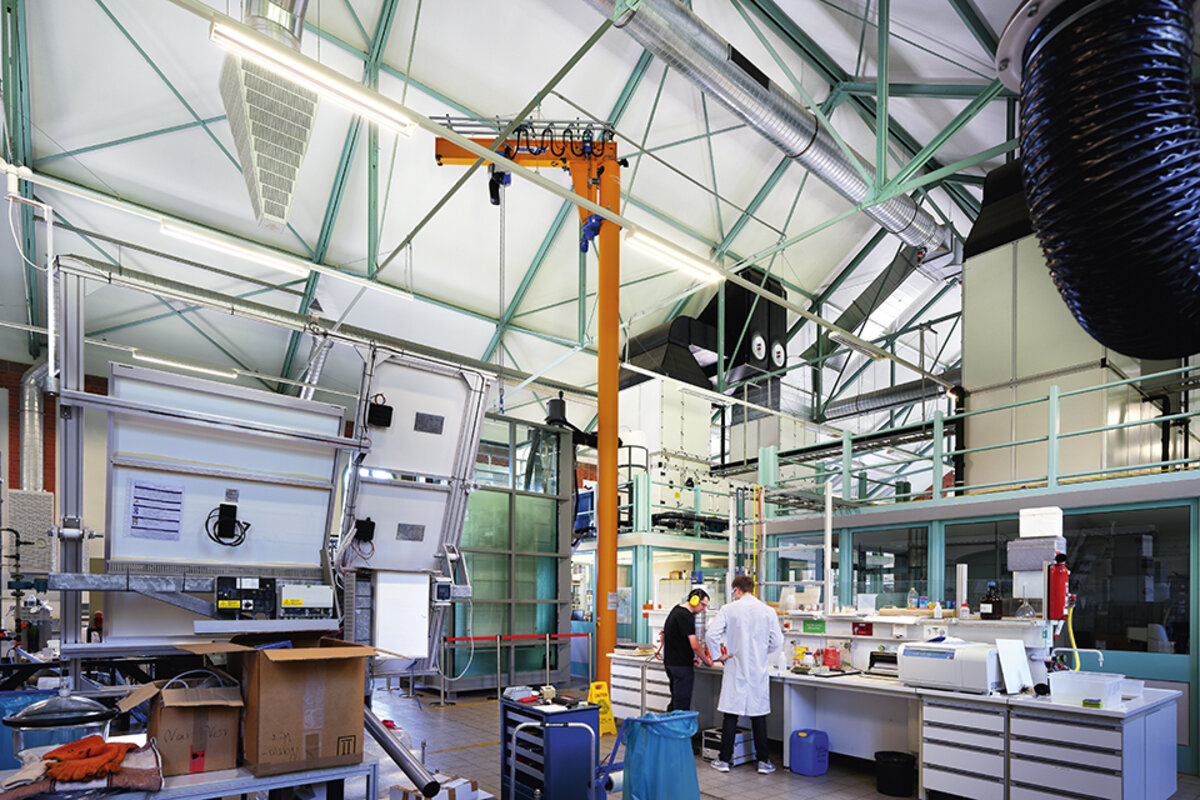

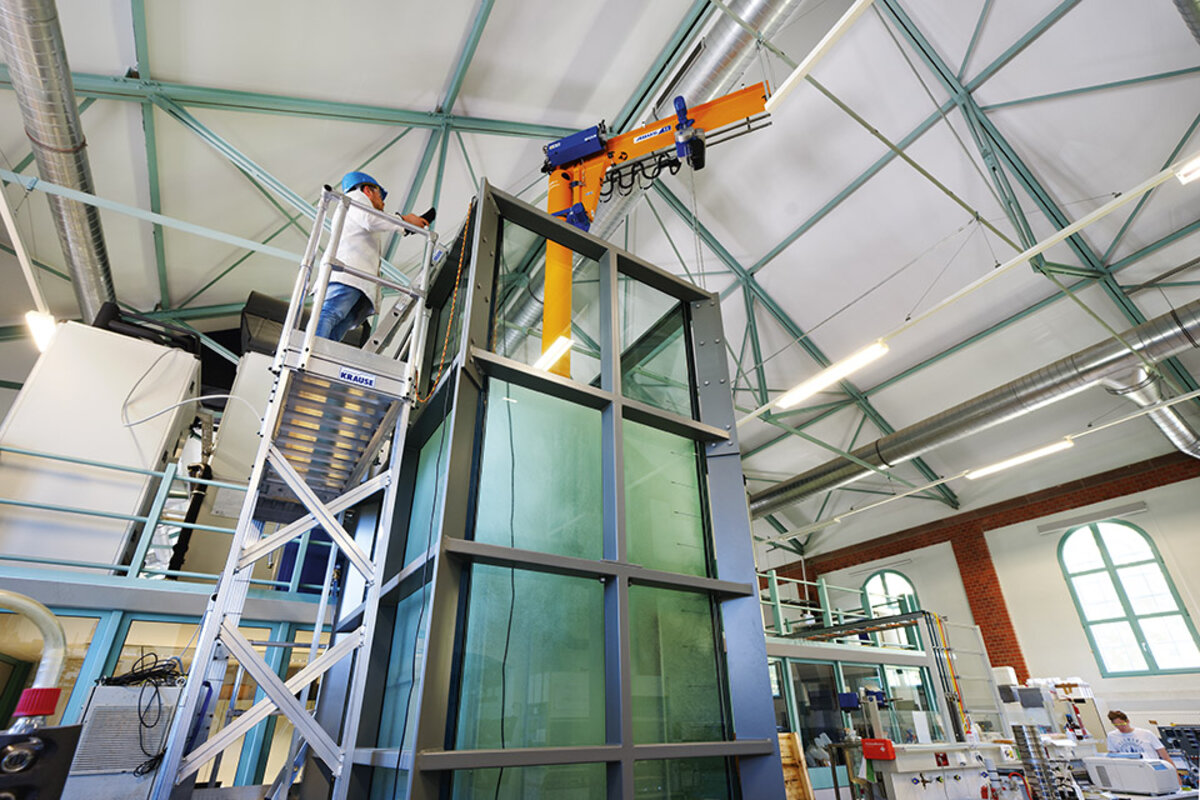

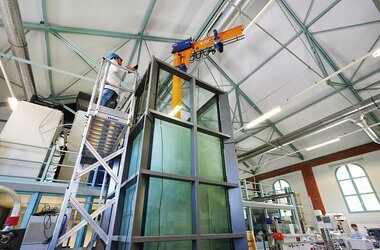

Estos estudios requieren que los módulos de membrana se levanten en la piscina con gran precisión y cuidado. Para esta tarea se utiliza una grúa pluma ABUS tipo VS con una altura de 9.83 metros. El brazo de la grúa, por el contrario, mide solo 2.76 metros. La grúa pluma está equipada con un polipasto eléctrico de cadena tipo GM4 con una capacidad de carga de 1.000 kilos. Esta es la tipología de grúas pluma de columna más grande de ABUS y se puede utilizar con capacidades de carga máximas de hasta 6,3 toneladas y, dependiendo de la capacidad, con longitudes de brazo de hasta 10 metros. Las grúas pluma con capacidad de carga de hasta 4 toneladas están equipadas con polipastos eléctricos de cadena ABUS, mientras que las capacidades más grandes llevan los polipastos de cable ABUS instalados. Todas las grúas pluma VS tienen un radio operativo de 360 grados. El radio de operación se puede restringir mediante los llamados topes mecánicos de giro si es necesario. Estos topes de giro pueden atornillarse y reposicionarse en intervalos de 15 grados, con lo que el rango de giro puede ajustarse entre 0º y 255º. Para la presente aplicación, se instalaron dos topes de giro.

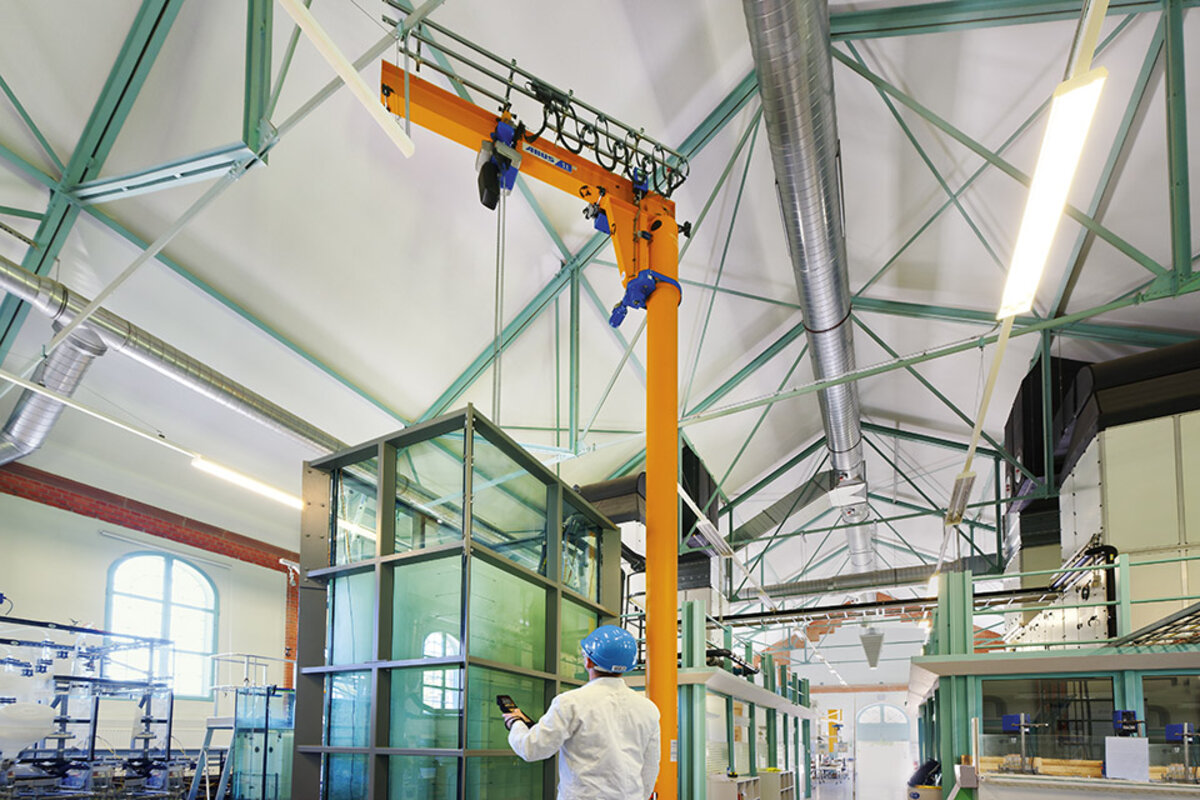

No solo la altura de casi 10 metros es especial en esta grúa: todos los movimientos eléctricos de esta grúa, es decir, elevación, traslación del polipasto y giro, están equipados con variadores de ABUliner. Gracias al control del variador de frecuencia, la aceleración de las velocidades es infinitamente variable y se puede mantener cualquier velocidad seleccionada. De este modo, ABUliner garantiza una elevación, un giro y un desplazamiento de la carga especialmente sensibles y es perfectamente adecuado para colocar la carga exactamente en el lugar requerido. La grúa se maneja manualmente a través de la unidad de control de la grúa, que en este caso es un mando a distancia via radio.
La grúa se fijó en el suelo de la nave mediante una placa intermedia redonda. Este sistema de montaje utiliza anclajes químicos desarrollados especialmente para cargas dinámicas que se sumergen completamente en la placa intermedia redonda durante la instalación.
El profesor Helmus, acostumbrado a dar clases a sus estudiantes en la universidad, se ha convertido en un estudiante de nuevo para obtener su licencia de operador de grúa para poder operar esta alta grúa de pluma de manera apropiada. La capacitación para una licencia de operador de grúa es parte de la gama de seminarios que ABUS ofrece. La formación se compone de partes teóricas y prácticas que pueden llevarse a cabo en las instalaciones del cliente o en las salas de seminarios de ABUS.
* La información sobre el uso de la gran piscina y sobre la empresa MICRON-NADIR se extrajo del comunicado de prensa oficial de la Universidad de Osnabrück publicado con motivo de la inauguración de la gran piscina.
